Velký test zvukové a vibrační izolace

Pryč s hlukem!
„Pryč s hlukem“ – tak lze ve volném překladu
interpretovat název jedné ze značek
«Šumoff» (nebo «Šum-off»), hráče na ukrajinském
trhu materiálů určených pro vibro- a
protihlukovou izolaci karoserií automobilů. Jaké další
materiály jsou na tomto trhu zastoupeny a co vlastně
představují?

Dnes je na ukrajinském trhu k dispozici dostatek vzorků materiálů určených pro vibro- a protihlukovou izolaci automobilů (převážně ruské výroby, vzácně i z jiných zemí). Adresa výrobce určuje jejich maloobchodní cenu. A pokud jsou ruské materiály pro odhlučnění levnější, ty zaoceánské jsou někdy «kosmicky» drahé. Troufáme si tvrdit, že jejich cena ne vždy odpovídá kvalitě. A samozřejmě každý materiál má své plusy i mínusy. Odborníci společnosti Digital Designs (Černivci) otestovali vzorky 26 izolačních materiálů různých výrobců. Kvůli tomu bylo nutné vypracovat metodiku měření jejich provozních charakteristik, navrhnout a postavit speciální zařízení, ověřit jej, aby bylo možné získat spolehlivá a porovnatelná data o parametrech testovaných produktů. Tato práce zabrala více než dva měsíce – a tady je, co z toho vzešlo…

Vibro- a protihluková izolace: přehled testovaných materiálů

Nejrozšířenější a nejvíce používané na Ukrajině jsou vibro- a zvuk pohlcující materiály vyráběné pod značkou STP ruskou skupinou společností «Standartplast». Výrobce выпускає několik produktových řad STP.

Série "STP Vibroplast".

Nejznámějším izolačním materiálem této řady u nás (a nejspíš ze všech produktů STP) je STP Vibroplast M1 – lídr prodejů ve svém segmentu. Jeho montáž není složitá, na tenkém plechu je materiál účinný. Zmetky se vyskytují extrémně zřídka. Cena je trochu nadsazená jako daň za roztočenou značku. Jeho analogem je "STP Vibroplast M2".

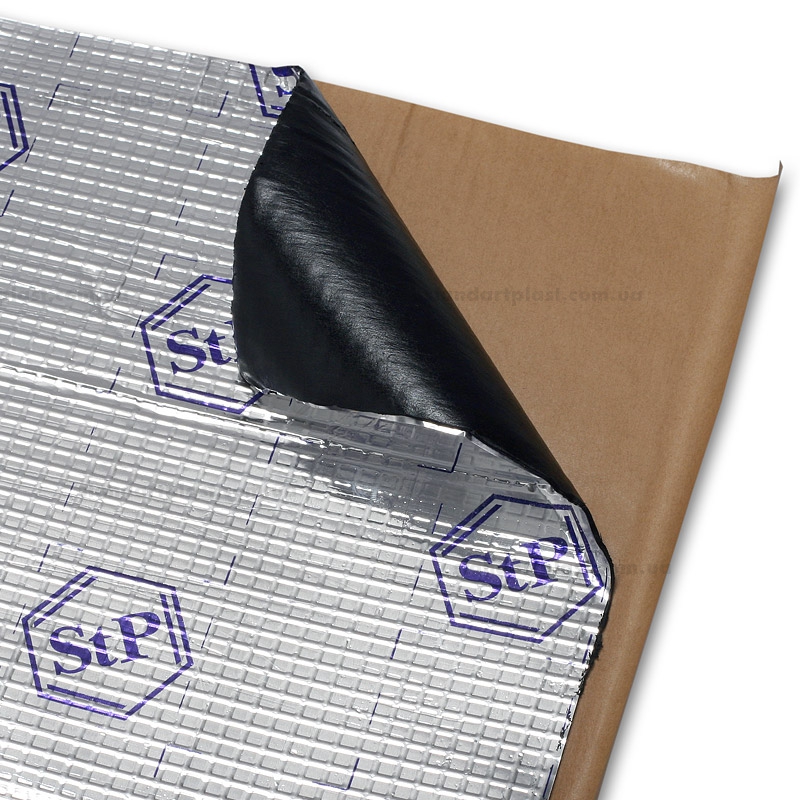

Levnější analog materiálu "Vibroplast M1" – "STP Vibroplast Silver", který výrobce vytvořil pro konkurenci v nižším cenovém segmentu. Jeho mastiková vrstva je tlustší a fólie tenčí. Přesto se nějakou dobu prodával na Ukrajině dráž než M1 a byl позицovaný v prémiovém segmentu trhu.

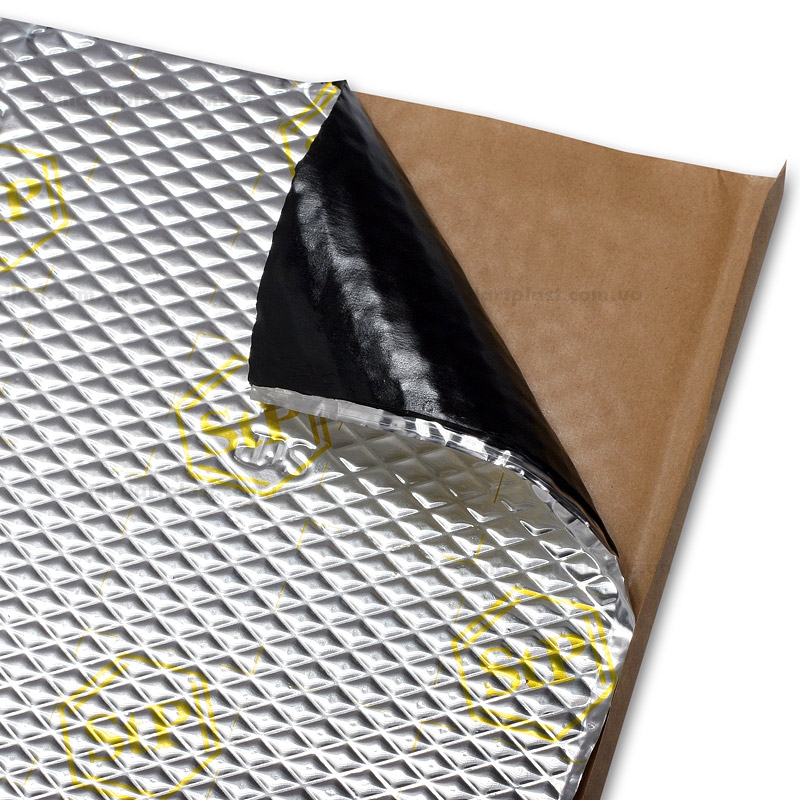

Analogem "Vibroplast M2" je "STP Vibroplast Gold". U tohoto materiálu bylo změněno ražení fóliovaného povrchu, což má zjednodušit montáž na složitě tvarované plochy. Je позицován v prémiovém segmentu a podle deklarovaných parametrů převyšuje kombinované materiály typu Bimast Standart, Bimast Super. "Vibroplast Gold" se snadno řeže, montáž je poměrně jednoduchá, ale žádné zásadní rozdíly oproti M2 nemá.

Série STP Bimast

Produkty řady Bimast – kvalitativní průlom ve skupině materiálů pro vibro- a protihlukovou izolaci. Jde o vícevrstvé produkty na bázi butylkaučukové pryskyřice, bitumenové desky a různých povrchových vrstev. Jsou účinné na silnějším plechu. Všechny materiály řady se instalují s využitím následující technologie: ohřev na 40–50 ° C, vytvarování podle povrchu, sejmutí ochranné fólie, montáž s přihříváním horkovzdušnou pistolí, položení a zaválcování válečkem s lehkým přítlakem.

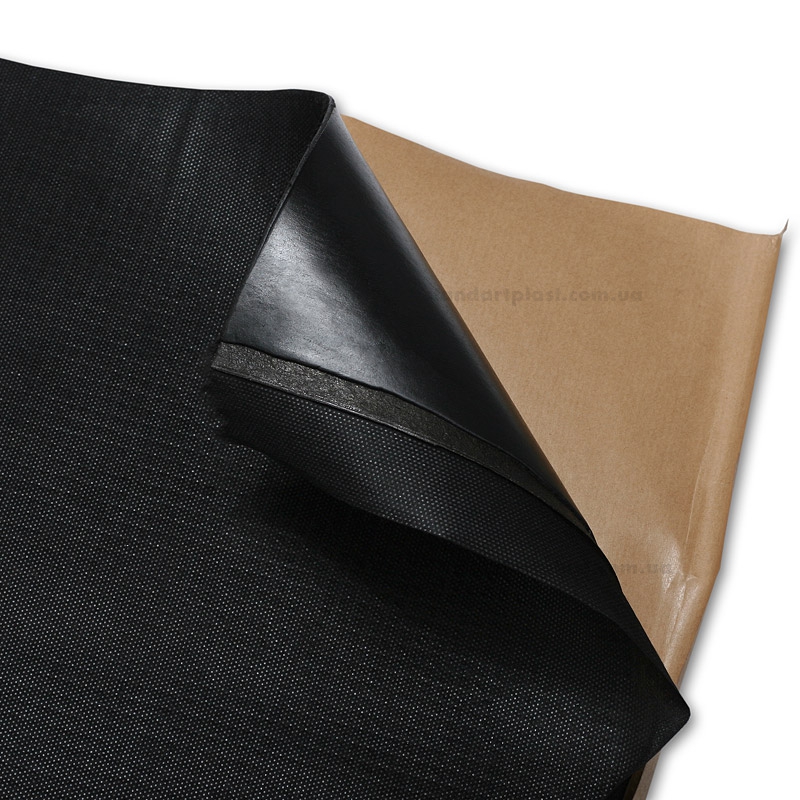

STP Bimast Standart – nejpružnější odhlučňovací materiál této řady. V průběhu evoluce opakovaně měnil ochrannou vrstvu (PE fólie, netkaná textilie), přesto je nedostatečně spojen s bitumenovou deskou. Při rozválcování se tvoří hrudky, na ochranné vrstvě špatně drží izolační povlaky.

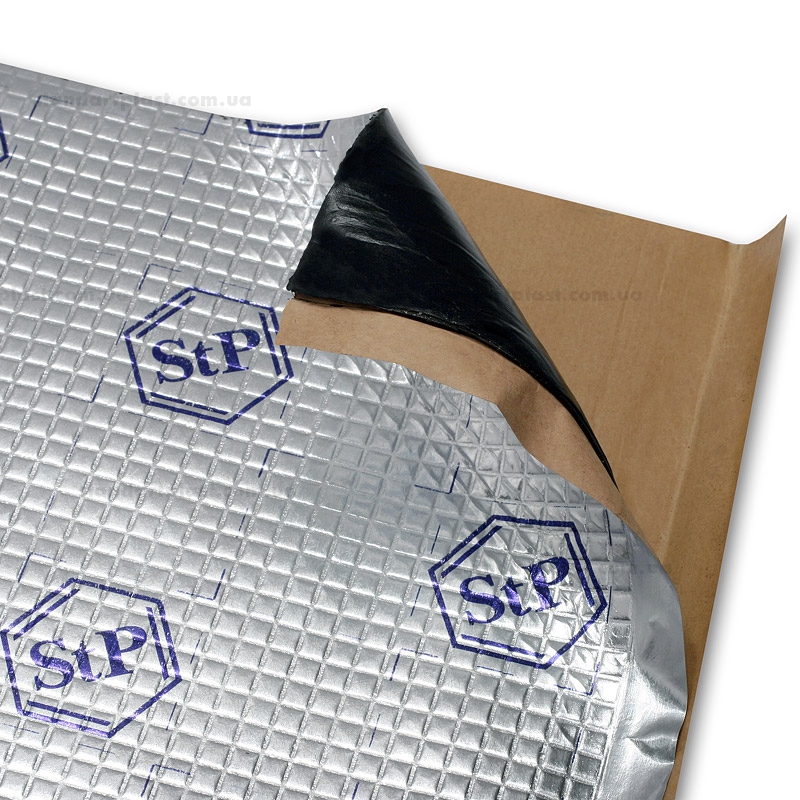

STP Bimast Super – velmi populární materiál pro odhlučnění automobilu (pokrytý fóliovým papírem). Vlastnostmi je podobný Bimast Standart, ale je silnější. Odpovídajícím způsobem je tuhost vyšší a montáž složitější (možná kvůli tomu, že papír se netáhne). Přesto funguje dobře i na podlaze.

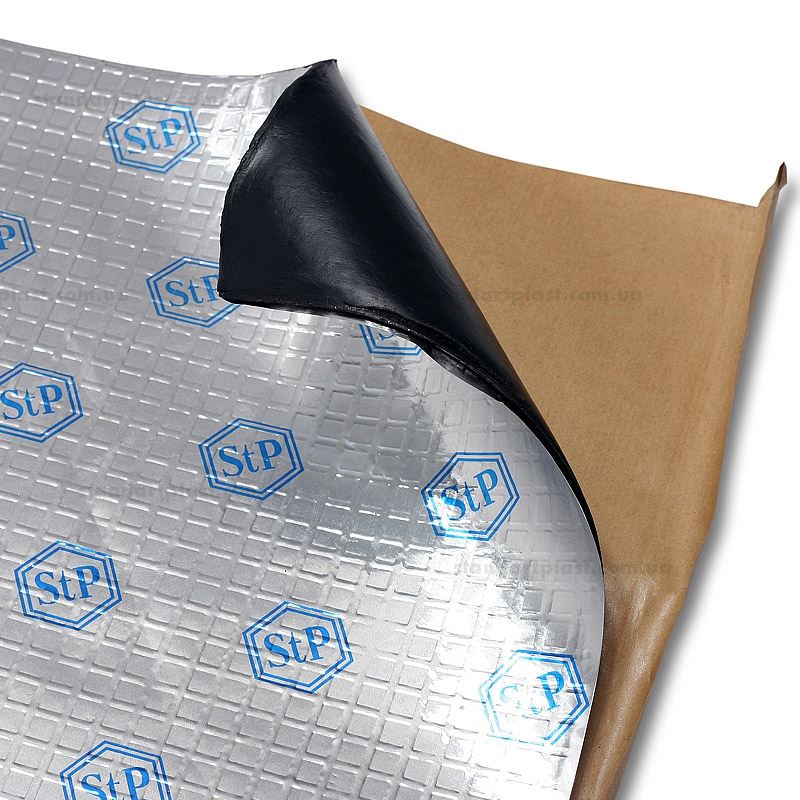

STP Bimast Bomb – vlajkový produkt řady STP s nejvyšším deklarovaným koeficientem mechanických ztrát (KMP). Silný a těžký plát se montuje obtížně, ale z hlediska účinnosti byla «bomba» dlouho mimo konkurenci. Bimast Bomb patří k nejlepším i dnes , i když se v poslední době objevují případy odlepování fólie.

Série STP Vizomat STP

Vizomat PB-2 a PB-3,5 – to jsou bitumenové vyztužené pláty, které se při ohřevu horkovzdušnou pistolí velmi snadno montují a úspěšně imitují tovární odhlučnění automobilu. U některých modelů není vhodné je aplikovat na střechu a na výplně dveří, protože při zahřátí může termolepidlo změknout a plát se odlepí. PB-3,5 se liší vyšší hmotností, což zlepšuje tlumicí vlastnosti tohoto materiálu.

STP Vizomat MP byl nejúčinnějším produktem v řadě STP do příchodu STP Bimast. Oblíbený u příznivců tuhých konstrukcí, montáž je pracná, ale skvěle drží tvar. Technologie instalace je аналогická "Bimastům". Při vysokých teplotách (od +28°С) se jeho tlumicí vlastnosti výrazně zhoršují, i když například podlaha automobilu se zahřívá zřídka.

Technické charakteristiky vibro- a protihlukových materiálů STP, deklarované výrobcem (dodavatelem) a získané na základě měření, jsou uvedeny v tab. 2. Deklarované hodnoty koeficientu mechanických ztrát (KMP) jsou uvedeny v условných jednotkách (výrobci neuvádějí metodiku a podmínky měření tohoto parametru). Během testování se hodnocení величiny KMP neprovádělo.

V současnosti si na Ukrajině získávají stále větší popularitu vibro- a zvuk pohlcující materiály Šumoff, které vyrábí ruská společnost Plejada.

Odhlučnění Šumoff

Šumoff M2

Jde o polymerně-kaučukové pláty neobvykle malého formátu, pokryté hliníkovou fólií s výrazným ražením. Materiál se na trhu objevil poměrně nedávno a je позицován jako prémiový produkt pro akustická řešení. Montáž není složitá, mastiková vrstva je dostatečně lepkavá a hutná. Kompaktní balíky zaberou málo místa – pohodlné pro skladování. Do jaké míry velikost plátu zjednoduší montáž a jakých výsledků lze dosáhnout, ukáže čas a praxe.

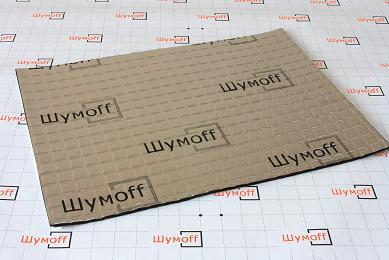

Šumoff M3
Je analogem M2 s větší tloušťkou plátu a tedy s vyšším koeficientem snížení hluku (KŠH). Účinný na silnějším plechu.

« Šumoff M4» Produkt аналогický «Šumoff M2», ale dvakrát silnější. Výrobce tvrdí, že tento materiál může konkurovat kombinovaným produktům typu "Bimastů" od STP. Montáž je stejně jednoduchá jako u tenčích «bratrů» a samozřejmě o řád snazší než u těch samých «Bimastů» – výborná plasticita, mastiková vrstva je velmi lepkavá a hutná, fén není potřeba. Praxe ukáže, který materiál je lepší.

«Šumoff Mix» Tento kombinovaný vícevrstvý materiál se skládá z polymerně-kaučukové a polymerně-bitumenové vrstvy, je pokryt tenkou PE fólií. Výrobce deklaruje slušné parametry při poměrně nízké hmotnosti a velmi umírněné ceně. Horní vrstva je dost pružná a při zahřívání se nedeformuje – na to je třeba při montáži dávat pozor.

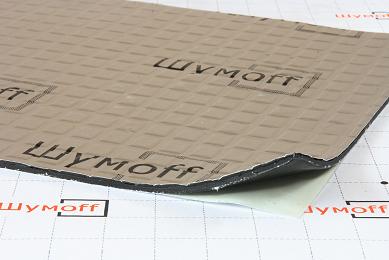

Šumoff Mix F
Vlajkový produkt řady odhlučňovacích materiálů od «Šumoff». Je to tlustý, poměrně tuhý «multivrstevník» s velmi lepkavým polymerně-kaučukovým základem, polymerně-bitumenovou vrstvou a fólií s pro tuto značku typickým výrazným ražením. Všechny vrstvy jsou slepeny velmi pevně. Usiluje o лидерství ve své třídě. Při montáži příjemně překvapí snadnost pokládky "Mix F" na složité plochy prakticky bez přihřívání – respekt výrobci.

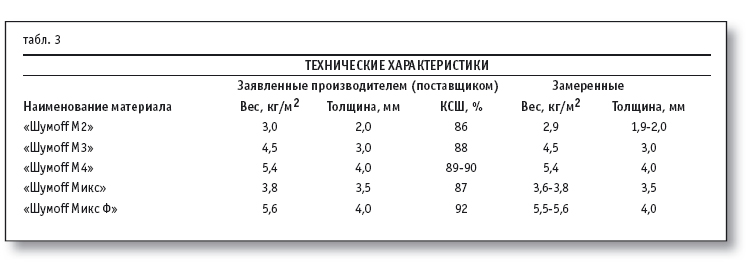

Technické charakteristiky vibro- a protihlukových materiálů Šumoff, deklarované výrobcem (dodavatelem) a získané na základě měření, jsou uvedeny v tab. 3. Při testování se nehodnotila hodnota koeficientu snížení hluku (KŠH).

Na ukrajinském trhu je dostatečný výběr i dalších vibro- a zvuk pohlcujících materiálů a také dalších, už dávno a dobře známých značek.

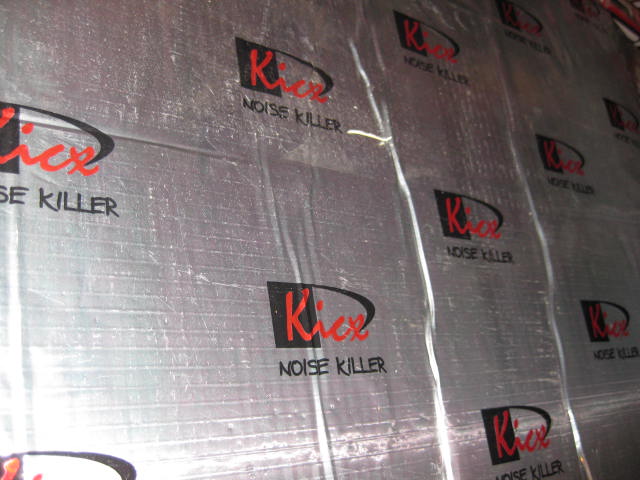

Vibroizolace Kicx

Kicx Exclusive 2 – flexibilní, pružný materiál z ekologicky čistého, hustého, tvrdého, netvrdnoucího a velmi lepkavého tmelu, zdvojeného s hliníkovou fólií. Snadno se montuje na složité povrchy a nevyžaduje horkovzdušnou pistoli. Vyskytuje se zřídka a je velmi drahý, i když se vyrábí v závodě «Standartplast».
Kicx Exclusive 4 – produkt analogický Exclusive 2, ale dvakrát silnější, s velmi hustou mastikovou vrstvou. Snadno se montuje, je radost s ním pracovat.

Materiály Dynamate

Dynamate Xtreme – předobraz celé série izolačních materiálů. Jeho základ z černého butylu je pokryt hliníkovým plechem. Spojuje v sobě lehkost, jednoduchou montáž a vysoké tlumicí vlastnosti. Má nejvyšší status ve své třídě a odpovídajícím způsobem i nejvyšší cenu. V popisech jsou uvedeny vyčerpávající výsledky testů při různých teplotách. Při montáži je méně poddajný než analogy, možná kvůli absenci ražení na fólii a hustší elastomerové vrstvě. KMP závisí na změně teploty.
Dynamate Dynaplate – lehký materiál pro pohlcování vibrací. Dostatečně plastický, ale je potřeba si na práci s ním zvyknout. Špatně se řeže. KMP málo závisí na změně teploty. Používá se pro «top» instalace jako výplň montážních otvorů a velmi zřídka jako vibrodemper. Opravdu kosmické technologie! A cena je někde tam taky.

Odhlučnění Ultimate

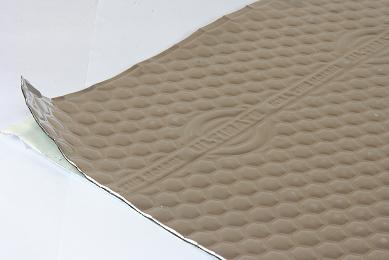

• Ultimate Construct A1 – nový produkt v řadě izolačních materiálů Ultimate. Jde o polymerně-kaučukovou kompozici, pokrytou hliníkovou fólií s originálním ražením ve tvaru velkých včelích pláství a řadou logотипů. Montuje se snadno, díky tvaru ražení se daří přitlačit plát prakticky без bublin. Má tenkou, dostatečně lepkavou a hutnou elastickou vrstvu. Vypadá poměrně solidně, i když se tloušťka plátu zdá menší než deklarovaná.
• Ultimate Construct A2 je analog Construct A1, přičemž má větší tloušťku.

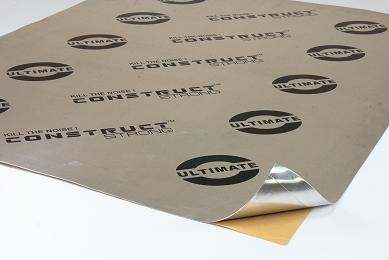

• Ultimate Construct Strong Plus je ultralehký materiál, který si klade za cíl konkurovat Dynaplate od Dynamat. Je to ještě silnější hliníková deska s tepelně odolným lepidlem. Je však třeba uznat, že je velmi plastická, snadno získá potřebný tvar, výborně se táhne, dodává konstrukci pevnost a tuhost. Nožem se řeže špatně – lépe použít nůžky a při rozkreslení je třeba být opatrný. V popisu je uvedeno: «…z vysoce viskózního hliníku zvláštní struktury s pomocí kosmických vývojů.» Ano, něco kosmického v tom je, ale cena je ve srovnání s Dynaplate úplně pozemská!

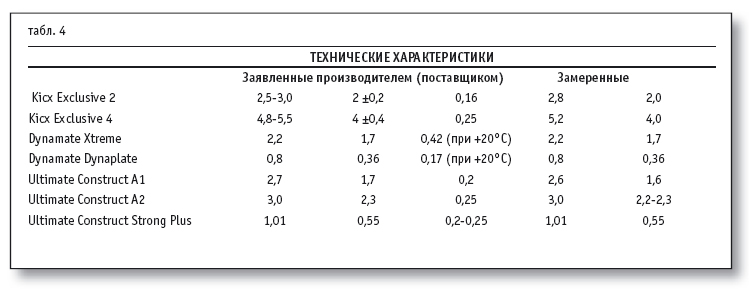

Technické charakteristiky vibro- a protihlukových materiálů značek Kicx, Dynamate a Ultimate, deklarované výrobcem (dodavatelem) a získané na základě měření, jsou uvedeny v tab. 4.

A tady je ještě několik dalších nabídek na ukrajinském trhu.

«Vízol»
Jedná se o ekonomickou nabídku od STP. Materiál s tenkou elastickou vrstvou a velmi tenkou fólií. Dobře lepí, jeho montáž je prostě «jedna báseň». Výrobce neuvádí žádné deklarované parametry a ani nemohou být nároky – je to no name produkt, na obalu nejsou žádné «identifikační znaky». Obecně platí: ekonom je ekonom i v Africe, a cena také. Výrobce však nedoporučuje používat jej v automobilu (není zdraví prospěšný), protože je určen pro použití ve stavebnictví. Tloušťka plátu 1,4 mm, hmotnost 2 kg/м2.

«Vikar FA1,5»
V katalogu je uvedeno: «Samolepicí materiál pro aplikaci za studena na bázi butylkaučuku, vyztužený fólií o tloušťce 200 μm s ražením». Další charakteristiky nejsou uvedeny. Ražení je – drobná mřížka s нанесеним logotypem. Ve skutečnosti je tloušťka fólie asi 70 μm. Nuže, je to produkt ze skupiny stavebních materiálů, a там se rádi nadsazují údaje. Aplikuje se velmi snadno, mastika je mimořádně plastická, dokonce řidší a táhlá. Proto cena «nekouše». Tloušťka plátu 1,5 mm, hmotnost 2,8-3,0 kg/м2.
«Vikar FA2,3»
Je to analog «Vikar FA1,5», ale «hutnější». Tloušťka plátu 2,4-2,7 mm, hmotnost 4,2-4,6 kg/м2.
«АРР tvrdá rohož»
Bitumenový materiál – veterán trhu. Charakteristický vzor opakuje odhlučnění starých zahraničních aut, což mu svého času zajistilo úspěch u klempířů a «lakýrníků». Výrobce neuvádí žádné tlumicí parametry. Lze jej použít pro zvýšení tuhosti a zatížení konstrukcí. Tloušťka plátu 1,6 mm, hmotnost 3,2 kg/м2.
"Standart Izoplast 1,6"
Na Ukrajině se vyskytuje extrémně zřídka, зато na ruském trhu je dobře známý. Má vynikající lepicí vrstvu. Na rovné ploše se montuje poměrně snadno. Na složité povrchy se aplikuje hůře kvůli ne zcela podařenému ražení.

«Standart Izoplast 2»
Silnější analog materiálu «Standart Izoplast 1,6».

Jak vidíte, dnes je na ukrajinském trhu poměrně široký výběr materiálů určených pro vibro- a protihlukovou izolaci karoserií automobilů, s různými provozními vlastnostmi a cenami. Spotřebitel si může vybrat potřebný produkt podle svých úkolů a možností své peněženky.

Maksym Radomskyj, článek z časopisu For'z

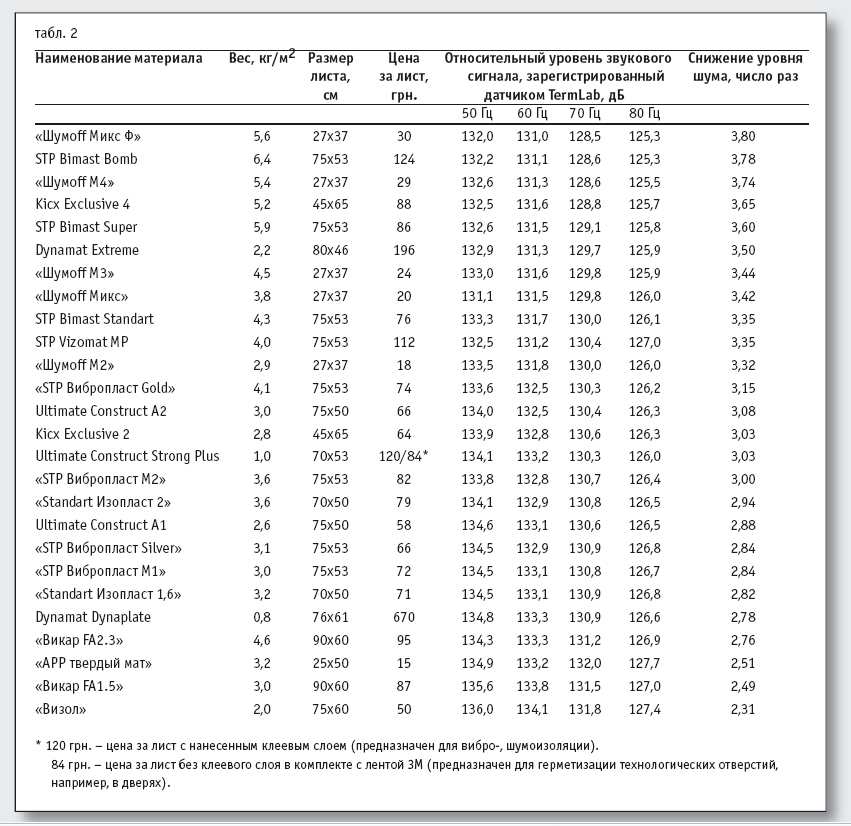

Tabulka výsledků výzkumu na ploše 0,4 ^м2
